Zakázkový 3D tisk je ideální ve chvíli, kdy je potřeba převést složité technické zařízení do srozumitelné a vizuálně atraktivní podoby. Přesně to byl cíl této zakázky, kdy Pacovské strojírny, a.s. hledaly reprezentativní model pivovarské varny určený jako promo a prezentační prvek do firemních kanceláří.
Klient chtěl fyzický model, který na první pohled ukáže technologickou komplexnost zařízení, ale zároveň bude lehký, přenosný a vhodný pro vystavení při jednáních se zákazníky i obchodními partnery.
Od vizualizace k reálně vyrobitelnému modelu
Pacovské strojírny dodaly vlastní 3D model, který však sloužil primárně jako vizualizace. Přestože na první pohled vypadal hotově, nebyl přímo použitelný pro 3D tisk na zakázku. Model obsahoval problematické detaily, neřešené tloušťky stěn a konstrukce, které by při tisku nefungovaly nebo by nebyly dostatečně pevné.

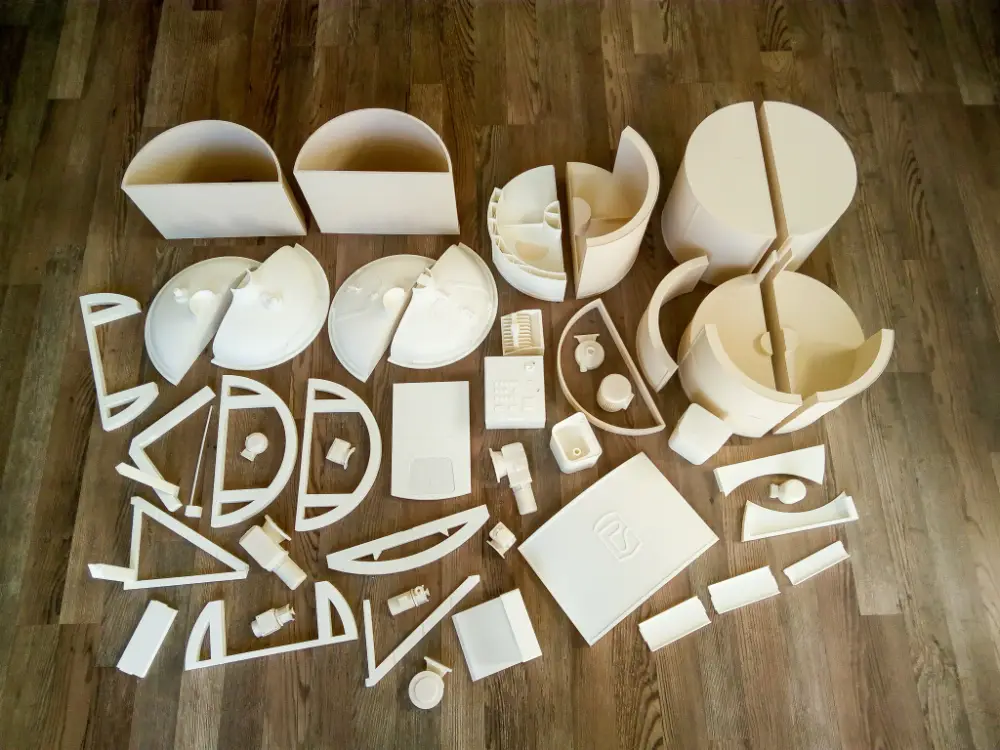

Prvním krokem proto bylo kompletní přepracování dat. Jednotlivé části modelu jsme upravili tak, aby byly technologicky tisknutelné, správně dimenzované a připravené na následnou montáž. Celá varna byla rozdělena na samostatné komponenty – nádoby, víka, potrubí, ovládací skříň i nosné konstrukce. Právě tahle fáze ukazuje skutečný přínos zakázkového 3D tisku, kde nejde jen o výrobu, ale o správnou přípravu dat.
Výroba na čtyřech tiskárnách a důraz na detail

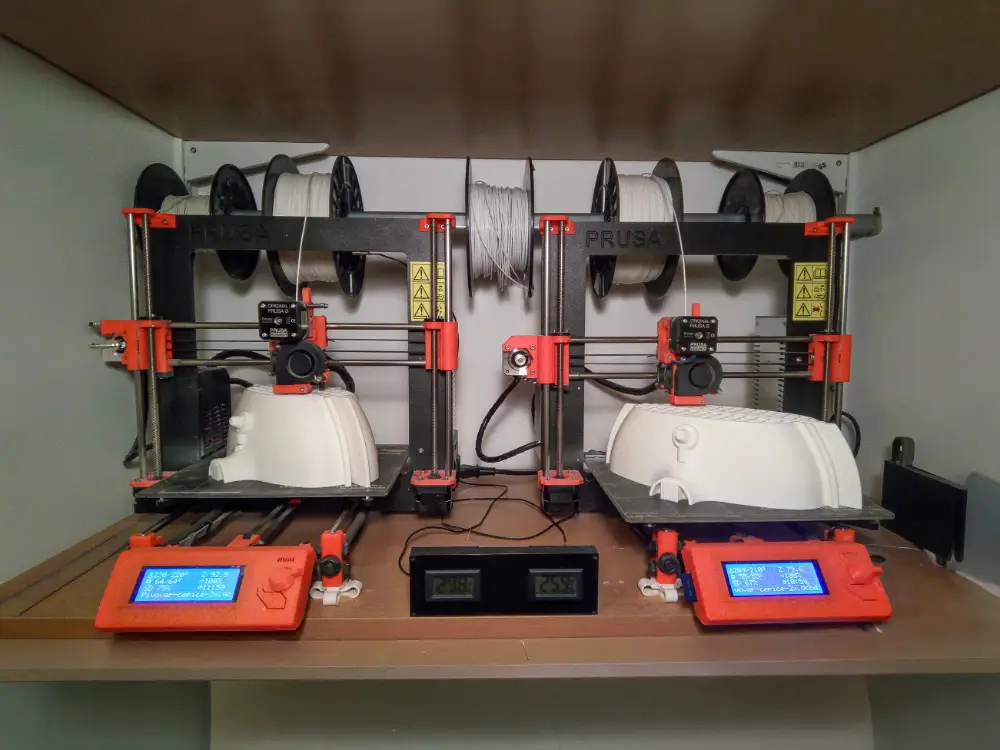

Samotný tisk probíhal paralelně na čtyřech 3D tiskárnách, což umožnilo výrazně zkrátit výrobní čas. Tisk všech dílů zabral přibližně tři dny, ale šlo pouze o základ pro finální výsledek.

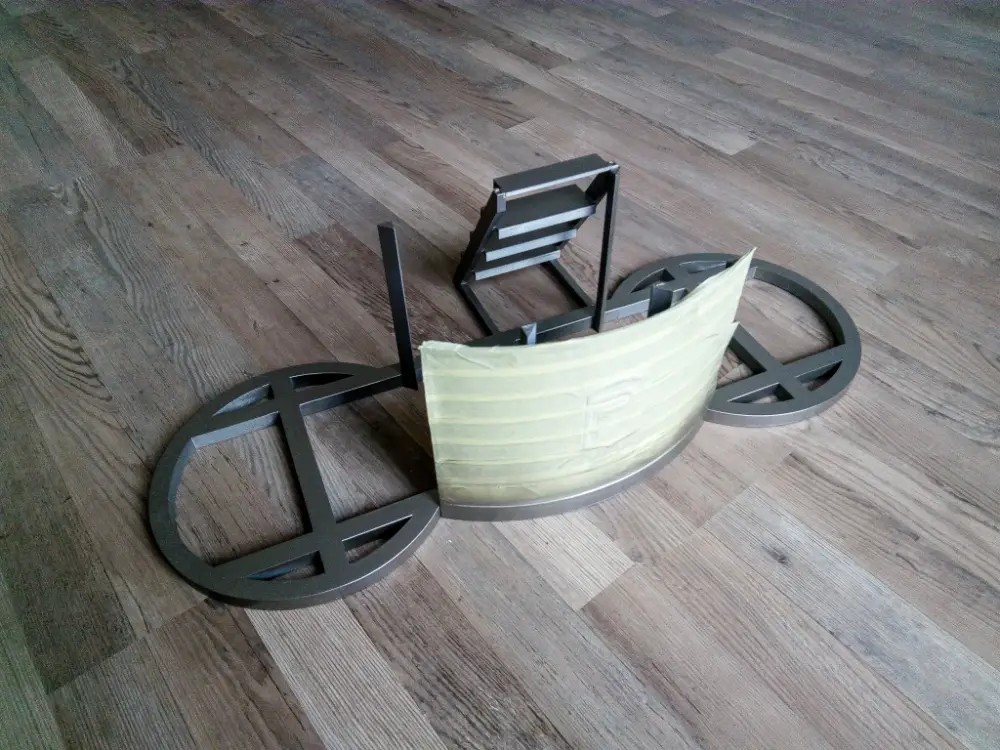

Aby model nepůsobil jako plastový prototyp, ale jako skutečný strojní celek, následovala náročná povrchová úprava. Každý díl byl tmelován a opakovaně broušen, dokud nebyl povrch zcela hladký a bez viditelných stop po vrstvení. Cílem bylo, aby technologie 3D tisku nebyla na první pohled patrná – což je u prezentačních modelů klíčové.
Barevnost, kompletace a finální prezentace

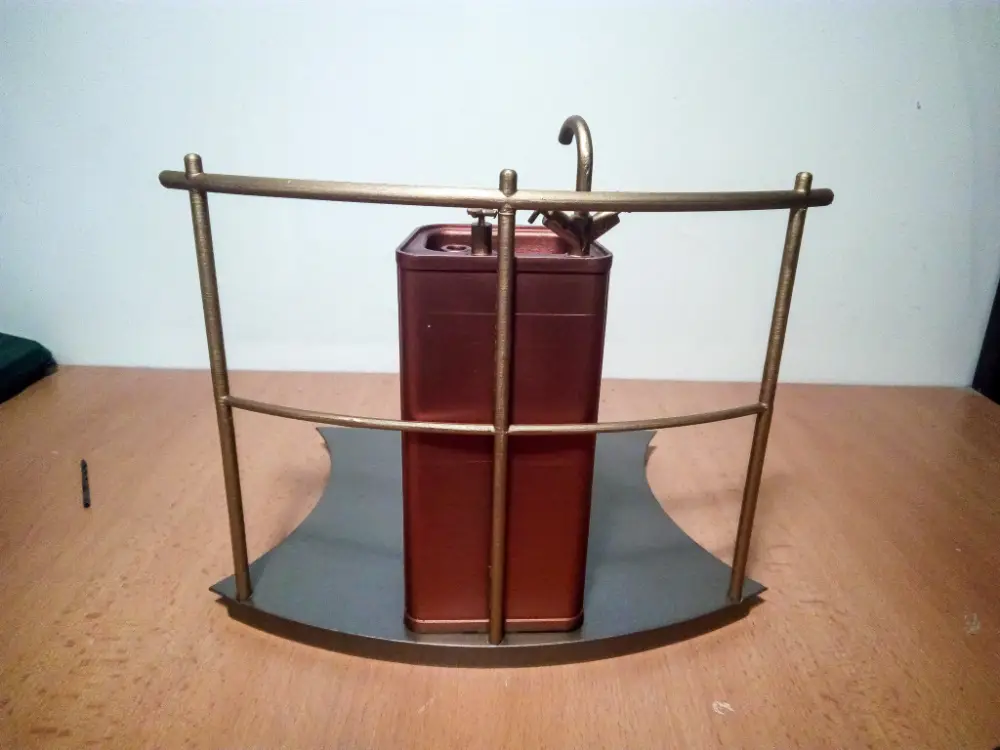

Po dokončení povrchových úprav přišlo na řadu lakování. Všechny díly byly lakovány barvami namíchanými přesně podle dodaných HEX kódů, aby výsledný vzhled odpovídal firemní identitě Pacovských strojíren. Právě kombinace 3D tisku na zakázku a precizního lakování umožnila dosáhnout profesionálního, reprezentativního vzhledu.

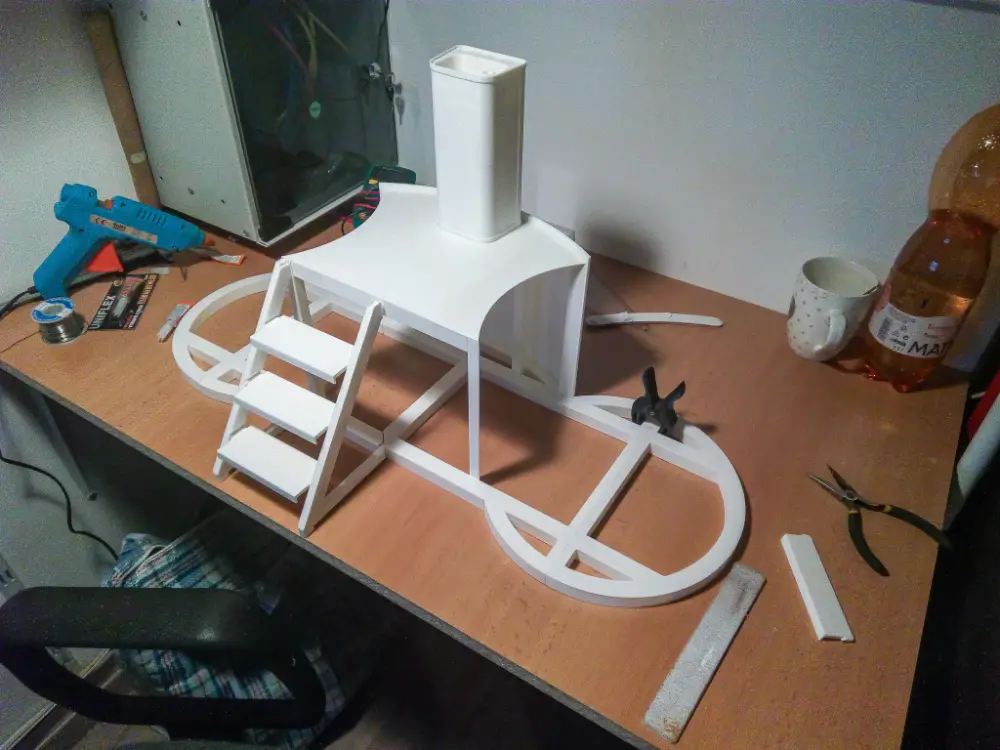

Následně byl celý model slepen do jednoho celku a usazen na dřevěnou základovou desku, která zajišťuje stabilitu a usnadňuje manipulaci. Celková hmotnost hotového modelu se pohybovala kolem 5 kg, takže je snadno přenositelný a vhodný pro dlouhodobé vystavení.
Výsledek a přínos pro klienta

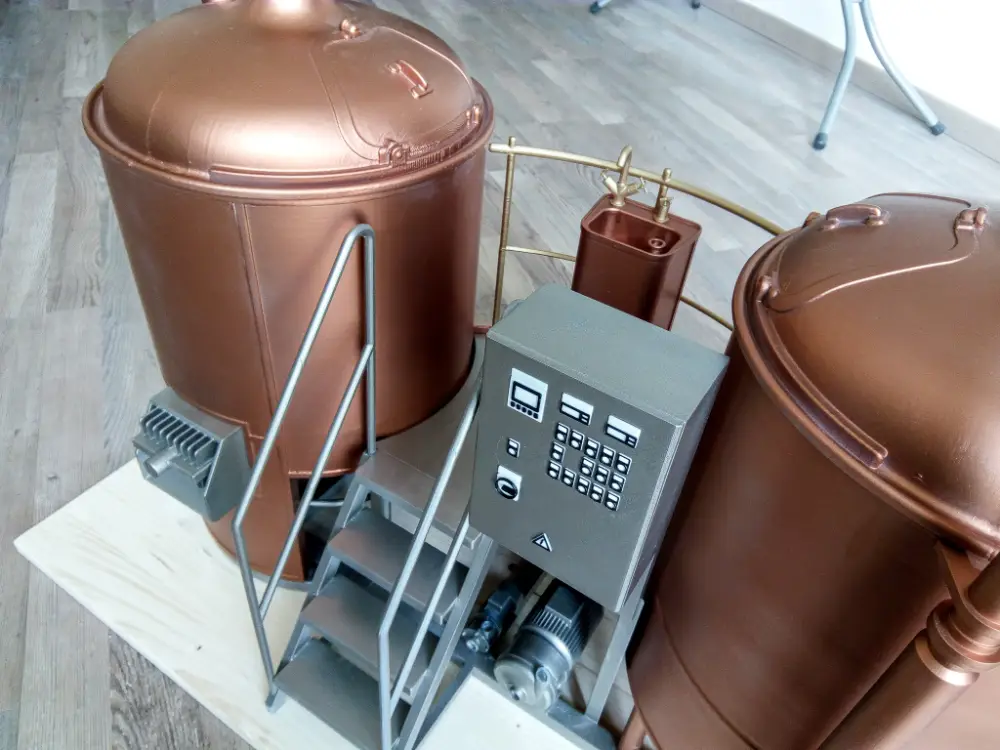

Celková doba realizace – od úprav dodaných dat až po finální kompletaci – byla přibližně 14 dní. Výsledkem je detailní a realistický model pivovarské varny, který slouží jako názorný prezentační nástroj v kancelářích klienta a pomáhá jednoduše vysvětlit složitou technologii i lidem bez technického zázemí.
Nejnáročnější částí celé zakázky nebyl samotný tisk, ale převod vizualizačního modelu do výrobně použitelné podoby. Právě v tom se nejvíc ukazuje rozdíl mezi běžným tiskem a profesionálně pojatým zakázkovým 3D tiskem. Tahle realizace potvrzuje, že zakázkový 3D tisk i 3D tisk na zakázku dávají největší smysl tam, kde je potřeba spojit technickou přesnost s reprezentativním vzhledem.
